Как предотвратить образование конденсата в канальном охладителе

Конденсат в канальном охладителе появляется, когда температура металла или соседнего участка воздуховода опускается ниже точки росы воздуха. Исправление начинают не с увеличения мощности охлаждения, а с проверки режима, сплошности теплоизоляции и отвода воды из поддона.

Откуда берётся вода

Влага на поверхности теплообменника во время охлаждения — нормальная часть процесса. Воздух отдаёт тепло, водяной пар конденсируется на холодных рёбрах, а капли стекают в поддон. Проблема возникает, когда вода оказывается снаружи корпуса, на стыках воздуховода или за пределами дренажной системы.

Точка росы зависит от температуры и влажности поступающего воздуха. Чем выше влажность, тем легче холодная стенка достигает температуры, при которой начинается выпадение влаги. Поэтому одинаковая установка может работать без подтёков в сухую погоду и проявлять дефект в тёплый влажный период.

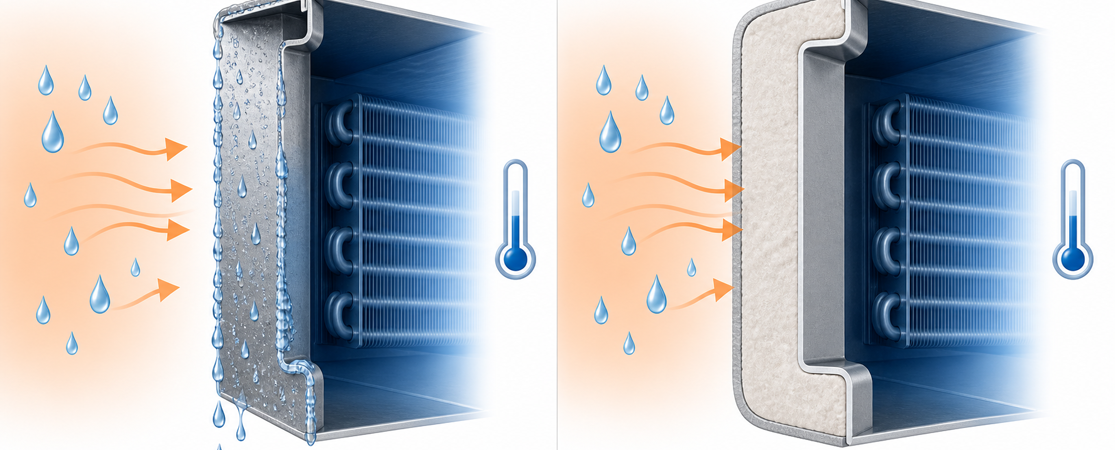

Изоляция должна образовывать непрерывный контур

Проверяют не только плоскости корпуса. Уязвимы фланцы, крепёж, переходы, ревизионные крышки и первые участки воздуховода после охладителя. Разрыв изоляции создаёт мостик холода: металл охлаждается, а влажный воздух помещения соприкасается с ним снаружи.

Материал подбирают по расчётным условиям, а швы герметизируют совместимым способом. Смятая изоляция, открытый торец или неплотное примыкание снижают результат даже при достаточной номинальной толщине. Паронепроницаемый слой должен оставаться непрерывным после обслуживания.

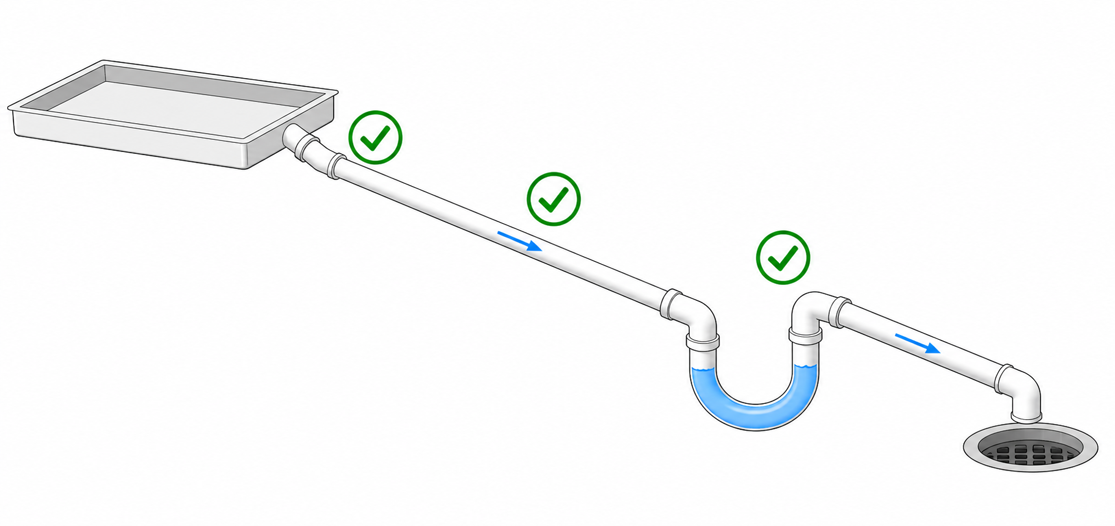

Поддон, уклон и сифон работают вместе

Поддон принимает воду с теплообменника, но сам по себе не гарантирует отвод. Патрубок должен оставаться свободным, трубопровод — иметь постоянный уклон без обратных участков, а соединения — не подсасывать воздух. Провисание гибкой трубки создаёт случайный водяной карман и задерживает сток.

Сифон подбирают по давлению в секции и схеме изготовителя. При неверной высоте гидрозатвора вентилятор может мешать сливу или втягивать воздух через дренаж. Перед пуском сифон заполняют водой, если это предусмотрено инструкцией, а затем проверяют систему контролируемым проливом. Воду направляют в допустимый приёмник с разрывом струи, если этого требует проект.

Как найти причину подтёка

1. Остановить оборудование безопасным способом и определить, где впервые появляется вода: на корпусе, фланце, поддоне или соединении дренажа.
2. Измерить температуру и влажность воздуха, сравнить температуру мокрой поверхности с расчётной точкой росы.
3. Осмотреть изоляцию по всему холодному контуру, включая стыки и крышки.
4. Очистить поддон и выходной патрубок, проверить уклон и отсутствие пережатий.
5. Сверить геометрию сифона с давлением в секции и руководством к установке.
6. Выполнить пролив и наблюдать отвод воды до повторного запуска.

Если вода выносится воздушным потоком с поверхности теплообменника, одной работой с дренажом проблему не решить. Проверяют расход воздуха, загрязнение рёбер, положение каплеуловителя и соответствие режима проекту. Конкретные присоединения и ограничения берут из документации выбранного оборудования Zilon. Подходящие компоненты системы представлены в разделе вентиляционного оборудования.
