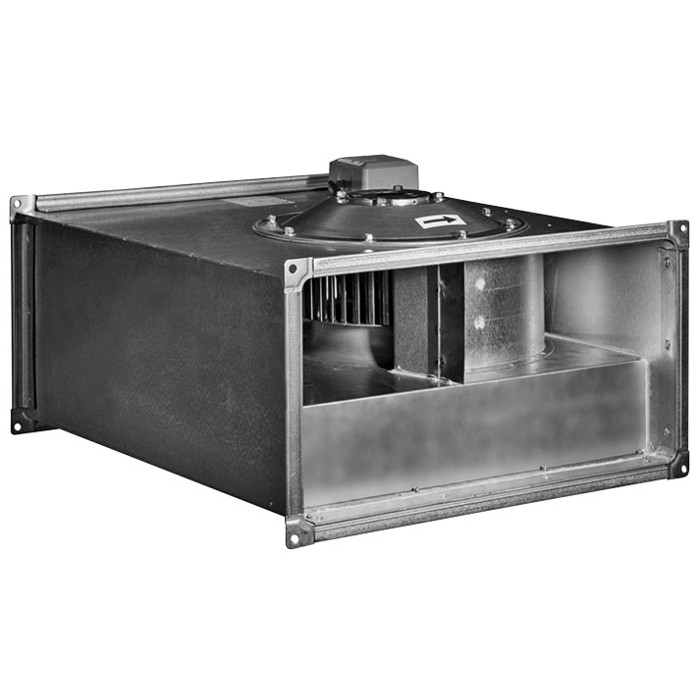

Zilon ZFP 60-35-4E

Прямоугольный канальный вентилятор предназначен для перемещения воздуха в прямоугольных каналах приточных и вытяжных систем как жилых, так и производственных помещений. Модель рассчитана на воздух без крупных частиц, агрессивных химических соединений и взрывоопасных включений.

Воздух приводит в движение стальное колесо с загнутыми вперед лопатками, установленное на асинхронном двигателе с внешним ротором. Такое исполнение делает конструкцию компактной и рассчитанной на длительную работу. Корпус и колесо выполнены из оцинкованной стали, а узел вала с колесом отбалансирован в двух плоскостях для снижения вибрации.

Встроенные термоконтакты служат для подключения внешней термозащиты электродвигателя. Скорость можно изменять понижением напряжения или частотным преобразователем; выбор зависит от типа регулятора и требуемого режима. При подборе учитывайте сопротивление прямоугольного участка и длину каналов, чтобы выбрать рабочий режим системы.

При подключении учитывайте рабочее напряжение и ток, а также тип выбранного регулятора скорости. Для частотного управления выбирайте преобразователь с подходящим диапазоном.

Монтаж и эксплуатация

Вентилятор допустимо устанавливать в любом положении. При монтаже обеспечьте доступ к электрическим соединениям, не перекрывайте рабочее колесо после подключения каналов и проверьте цепь внешней термозащиты перед пуском. В каналах не должно быть посторонних предметов, способных повредить лопатки.

• Используйте в приточных и вытяжных системах, где воздух не содержит крупных частиц и агрессивных химических соединений.
• Не применяйте во взрывоопасных средах.
• Подключайте канал по прямоугольному сечению устройства; при необходимости используйте переходы с плавными отводами.
