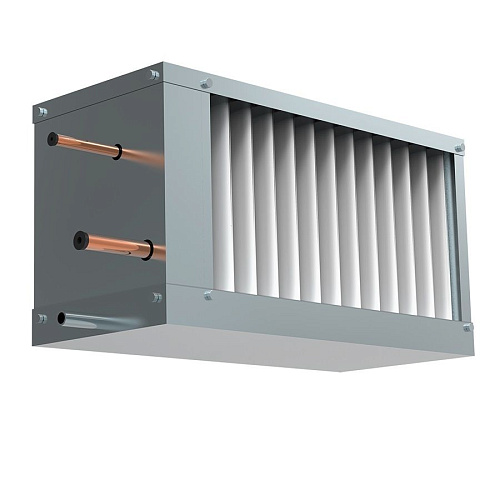

Zilon ZWS-R 500x300/3

В приточный или рециркуляционный участок внутренней вентиляционной сети встраивают канальный блок, включаемый в фреоновый контур. Он работает как часть магистрали между вентиляционным оборудованием и распределительными воздуховодами, а не как отдельный напольный агрегат. Воздух проходит сквозь трехрядное оребрение и охлаждается перед подачей в обслуживаемые зоны.

Теплообменник выполнен из медных трубок с алюминиевым оребрением. Трехрядное исполнение удлиняет зону контакта воздуха с хладагентом, а шаг ребер 2,1 мм уплотняет поверхность теплопередачи и повышает снимаемую холодопроизводительность при тех же канальных присоединениях. Корпус из оцинкованной стали рассчитан на эксплуатацию во влажной внутренней среде и имеет фланцы для стыковки с воздуховодами.

Конденсатоотведение и ориентация

Под теплообменником расположен теплоизолированный поддон с блоком каплеуловителя из пластикового профиля. Каплеуловитель удерживает капли, а поддон собирает конденсат и не дает влаге попадать в воздушный поток. Встроенные патрубки используют для слива жидкости и отвода воздуха; их направление зависит от стандартного левого исполнения, что нужно учитывать при трассировке фреоновых трубопроводов.

Если канал прокладывают с изгибами или в стесненных условиях, ориентацию фланцев и патрубков проверяют заранее: стандартное левое исполнение может ограничивать схему подвода магистралей хладагента.

Охладитель рассчитан на фреоны R410A, R22, R507C, R404A и R134A. При монтаже оставляют доступ к фланцам и к сливной линии, герметизируют стыки канала. Оборудование применяют только в составе внутренней вентиляции и кондиционирования, а не на открытом воздухе.
